Coordonner les interfaces entre les différents lots pour sécuriser l’exécution
La synthèse technique consiste à coordonner les différents composants d’un projet de construction afin de vérifier leur compatibilité avant leur mise en œuvre.
Elle permet de confronter les études, les plans, les maquettes BIM et les contraintes d’exécution des différents corps d’état afin d’identifier les incompatibilités, les conflits géométriques et les problèmes d’interface.
Dans un projet TCE – Tous Corps d’État, la synthèse technique intervient notamment entre l’architecture, la structure, les lots techniques et les différents lots de l’enveloppe du bâtiment.
OLBIM intervient dans cette démarche de coordination technique et BIM, notamment en phase EXE, pour analyser les interfaces entre les disciplines, détecter les conflits et contribuer à leur résolution avant leur réalisation sur chantier.
L’objectif : transformer plusieurs études indépendantes en une solution techniquement cohérente et réalisable.
1. Qu’est-ce qu’une synthèse technique ?
La synthèse technique est une démarche de coordination qui consiste à vérifier la compatibilité spatiale, géométrique et technique des différents éléments d’un projet.
Chaque entreprise ou bureau d’études travaille généralement sur son propre périmètre :
- structure ;
- architecture ;
- CVC ;
- plomberie ;
- électricité ;
- SSI ;
- désenfumage ;
- façades ;
- étanchéité ;
- bardage ;
- serrurerie ;
- menuiseries ;
- équipements techniques ;
- autres lots spécifiques.
Le problème apparaît lorsque ces éléments doivent finalement coexister dans le même espace.
Une gaine peut par exemple traverser une poutre, une canalisation peut entrer en conflit avec une structure, un équipement peut ne plus disposer de l’espace nécessaire à sa maintenance ou une façade peut présenter une incompatibilité avec la structure porteuse.
La synthèse technique consiste donc à analyser ces interfaces avant l’exécution.
La synthèse ne consiste pas uniquement à rechercher des collisions
Une bonne synthèse doit également vérifier :
- les réservations ;
- les passages techniques ;
- les hauteurs disponibles ;
- les épaisseurs ;
- les niveaux ;
- les alignements ;
- les interfaces entre ouvrages ;
- les tolérances ;
- les accès pour la pose ;
- les accès pour la maintenance ;
- les contraintes d’installation ;
- la compatibilité entre les différents systèmes.
Elle constitue ainsi un véritable travail de coordination des études d’exécution.
2. Synthèse technique vs synthèse BIM
Ces deux notions sont proches mais ne doivent pas être confondues.
La synthèse technique
La synthèse technique est avant tout une démarche de coordination du projet.
Elle peut être réalisée à partir de :
- plans 2D ;
- coupes ;
- détails techniques ;
- maquettes numériques ;
- documents d’exécution ;
- fiches techniques ;
- documents fournisseurs ;
- relevés ;
- données transmises par les entreprises.
Son objectif est de vérifier la cohérence technique des solutions proposées.
La synthèse BIM

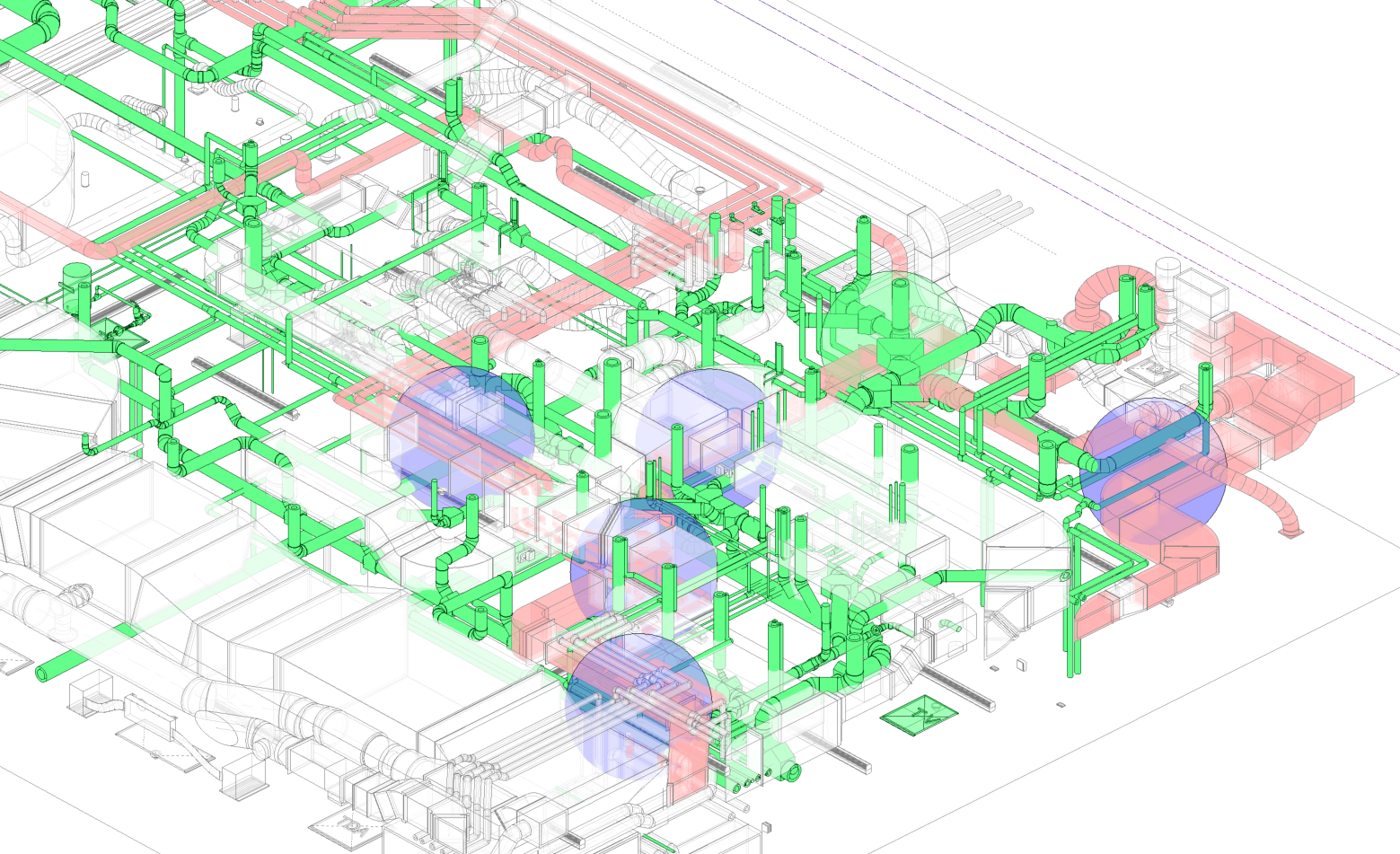

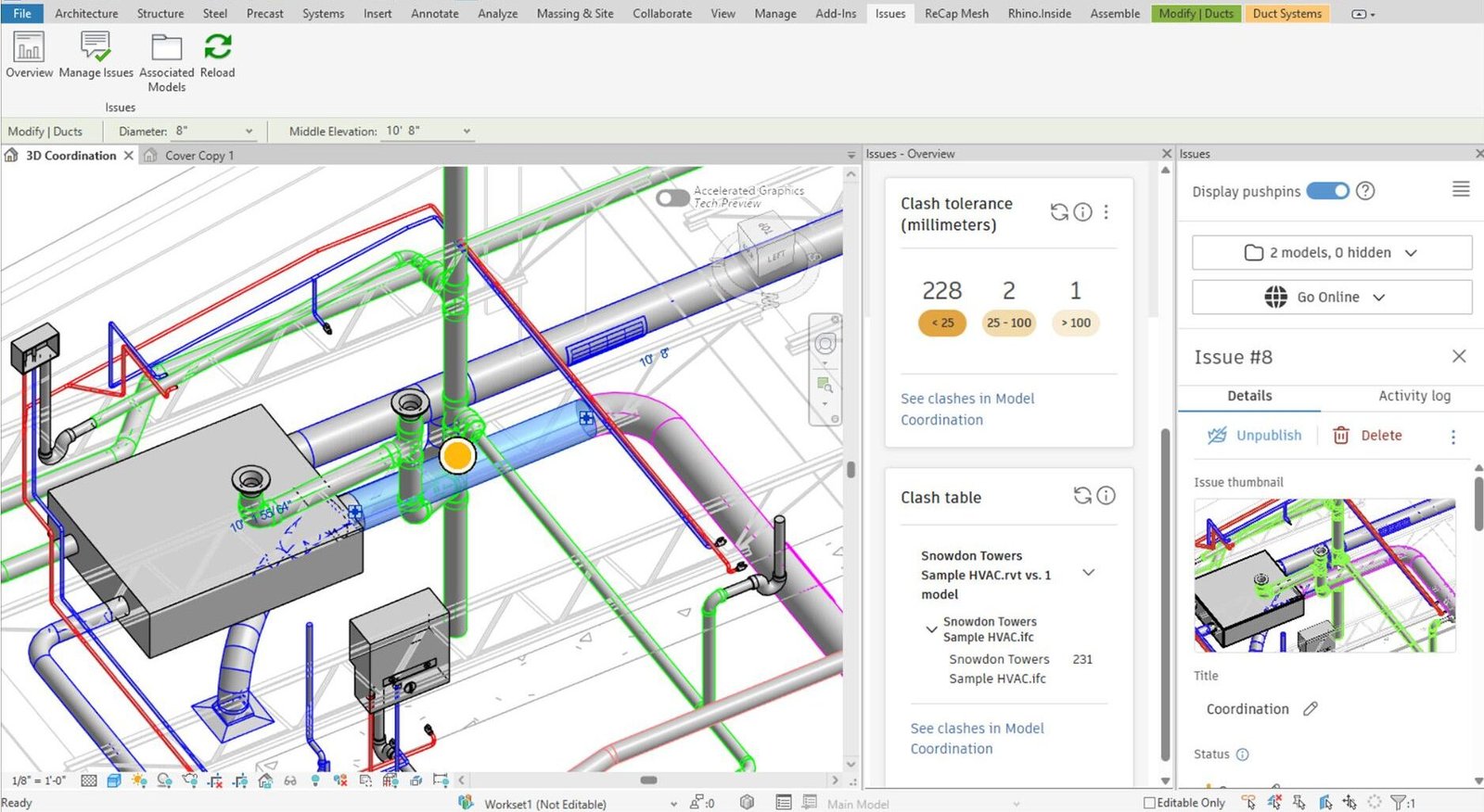

La synthèse BIM utilise la maquette numérique comme support principal de coordination.
Les différentes disciplines peuvent être fédérées dans un environnement commun afin d’analyser leurs interfaces.
Le BIM permet notamment :
de visualiser les conflits en 3D ;
de comparer les disciplines ;
- d’analyser les niveaux et altimétries ;
- de contrôler les passages ;
- d’identifier les interférences ;
- de faciliter les échanges entre intervenants ;
- de conserver une meilleure traçabilité des modifications.
Le BIM est donc un outil permettant d’améliorer et de fiabiliser la synthèse technique.
Chez OLBIM, la maquette BIM est utilisée comme un support de coordination, d’analyse et de résolution des interfaces techniques.
3. Synthèse TCE
Une vision globale du projet
La synthèse TCE permet de confronter les différents lots d’un projet afin de vérifier leur compatibilité.
L’objectif n’est pas seulement de détecter les conflits entre réseaux techniques.
La coordination doit prendre en compte l’ensemble des contraintes du bâtiment.
Les principales interfaces analysées
Architecture / structure
- voiles ;
- poteaux ;
- poutres ;
- planchers ;
- ouvertures ;
- réservations ;
- trémies.
Structure / lots techniques
- passages de réseaux ;
- réservations ;
- percements ;
- hauteurs disponibles ;
- conflits avec poutres et poteaux.
Architecture / lots techniques
- faux plafonds ;
- gaines ;
- luminaires ;
- équipements ;
- portes ;
- cloisons ;
- réseaux apparents.
Structure / enveloppe
- façades ;
- bardage ;
- étanchéité ;
- ossatures secondaires ;
- fixations ;
- supports.
Enveloppe / architecture
- menuiseries ;
- bardage ;
- étanchéité ;
- habillages ;
- acrotères ;
- couvertines ;
- interfaces avec les ouvrages intérieurs.
Cette approche est particulièrement importante dans les zones à forte densité technique.

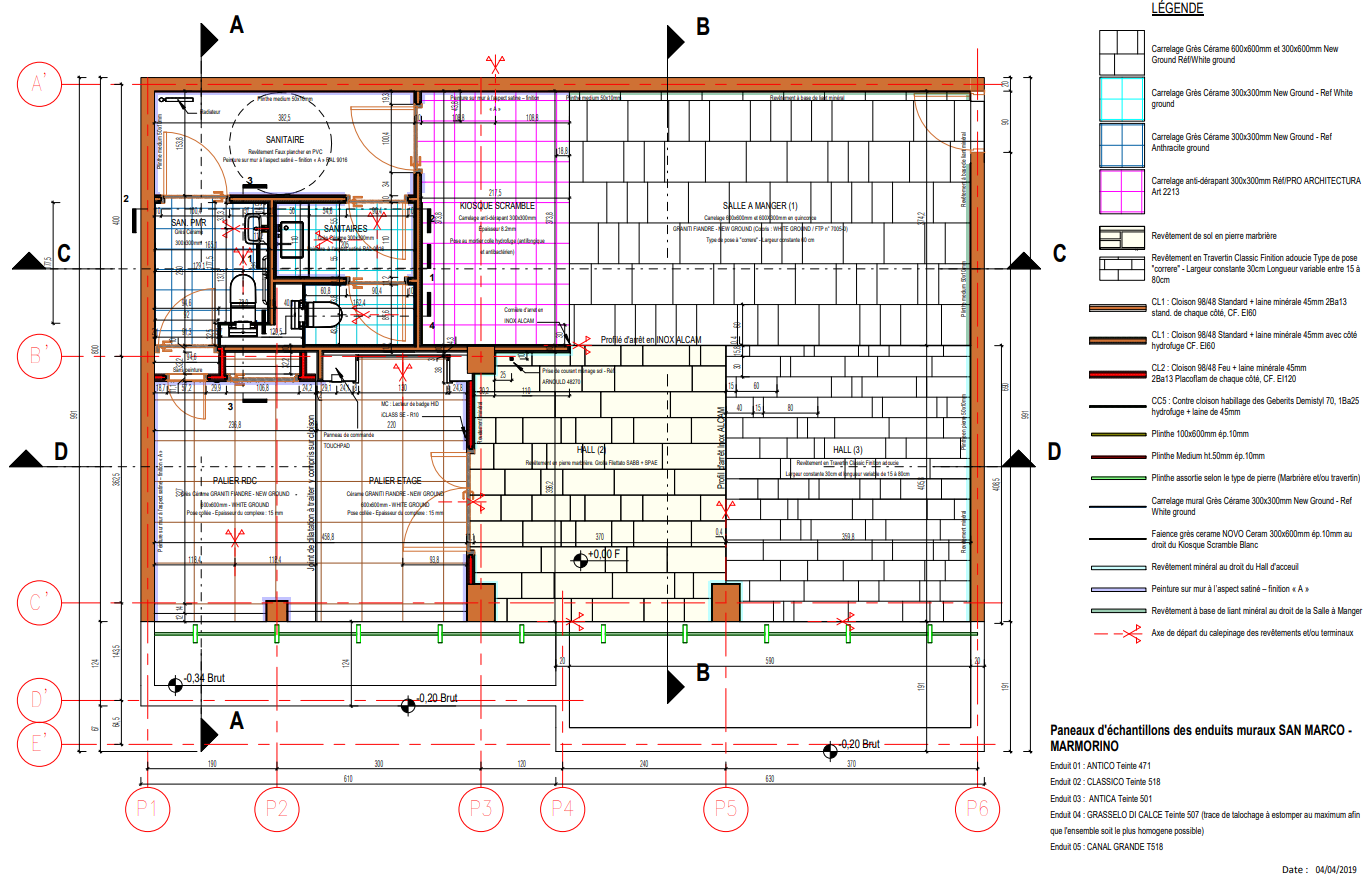

4. Synthèse architecturale
La synthèse architecturale consiste à vérifier que les contraintes techniques restent compatibles avec les intentions architecturales du projet.
Elle intervient notamment sur :
- les faux plafonds ;
- les retombées ;
- les gaines ;
- les trappes ;
- les équipements visibles ;
- les menuiseries ;
- les habillages ;
- les cloisons ;
- les niveaux finis ;
- les réservations ;
- les interfaces entre lots.
L’objectif est d’éviter qu’une modification technique réalisée en phase EXE ne compromette :
- les dimensions des espaces ;
- les hauteurs sous plafond ;
- les alignements ;
- les finitions ;
- les aspects architecturaux ;
- les accès aux équipements.
La synthèse architecturale constitue donc une interface essentielle entre conception architecturale et contraintes techniques d’exécution.

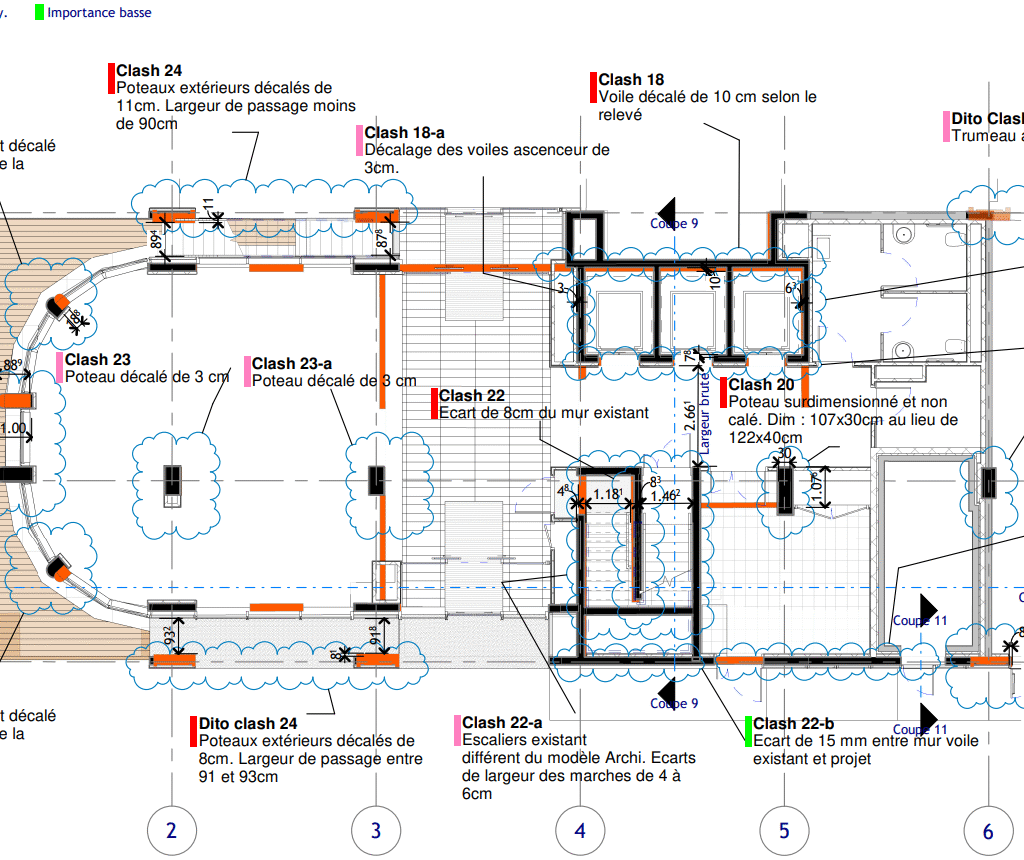

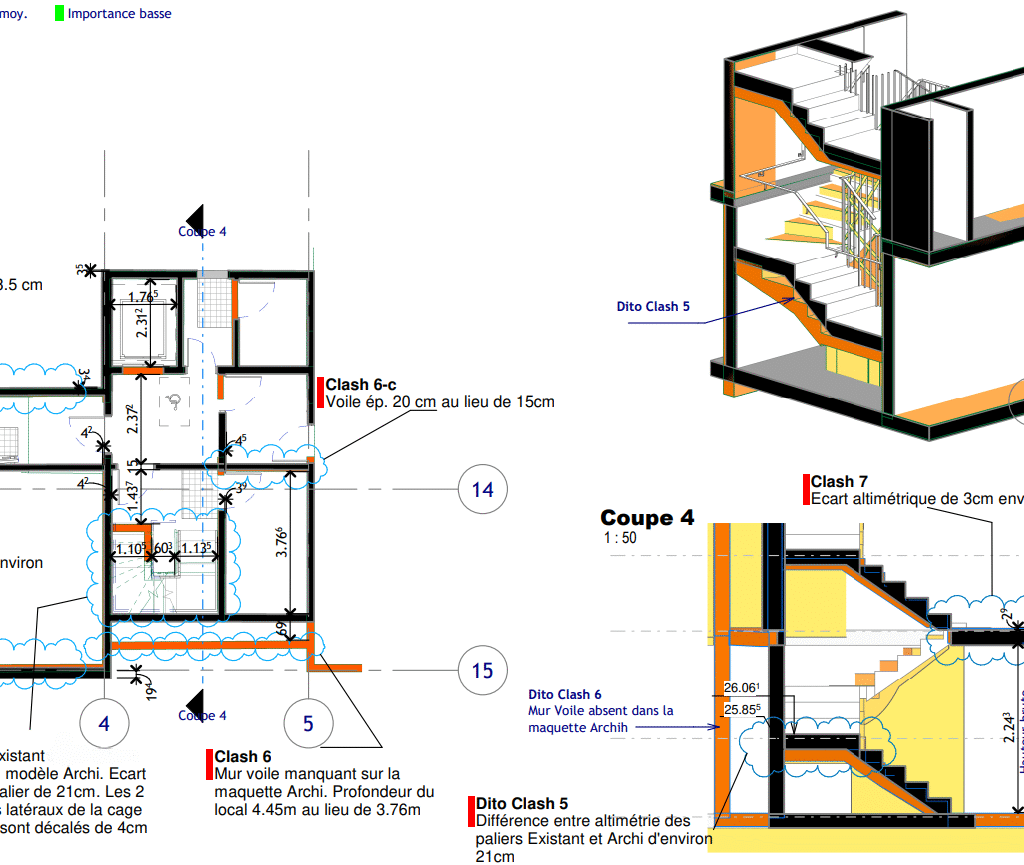

5. Synthèse géométrique
La synthèse géométrique consiste à vérifier la cohérence dimensionnelle et spatiale des différents éléments du projet.
Elle porte notamment sur :
- les niveaux ;
- les altimétries ;
- les axes ;
- les alignements ;
- les dimensions ;
- les épaisseurs ;
- les réservations ;
- les pentes ;
- les décalages ;
- les hauteurs disponibles ;
- les distances entre ouvrages.
Cette vérification est particulièrement importante lorsque plusieurs entreprises travaillent à partir de documents provenant de sources différentes.
Une différence de quelques centimètres peut par exemple avoir des conséquences importantes sur :
- le passage d’un réseau ;
- la hauteur d’un plafond ;
- l’implantation d’un équipement ;
- une réservation ;
- une façade ;
- une fixation ;
- une étanchéité.
La synthèse géométrique permet donc de fiabiliser la géométrie du projet avant son exécution.
6. Analyse des interfaces entre lots
Une part importante du travail de synthèse concerne les interfaces entre lots.
C’est souvent à ces endroits que les difficultés apparaissent.
Par exemple :
Structure → Étanchéité → Bardage
La structure définit la géométrie du support.
L’étanchéité doit assurer la continuité de l’enveloppe.
Le bardage doit ensuite être fixé sur une structure compatible avec les deux systèmes.
Une modification de l’un des éléments peut donc avoir des conséquences sur les autres.
OLBIM analyse notamment :
- les interfaces géométriques ;
- les interfaces techniques ;
- les interfaces de fixation ;
- les interfaces de support ;
- les réservations ;
- les tolérances ;
- les changements de niveau ;
- les raccordements ;
- les continuités d’étanchéité ;
- les contraintes d’accès et de mise en œuvre.
Cette approche permet d’aller au-delà de la simple détection de clashs BIM.

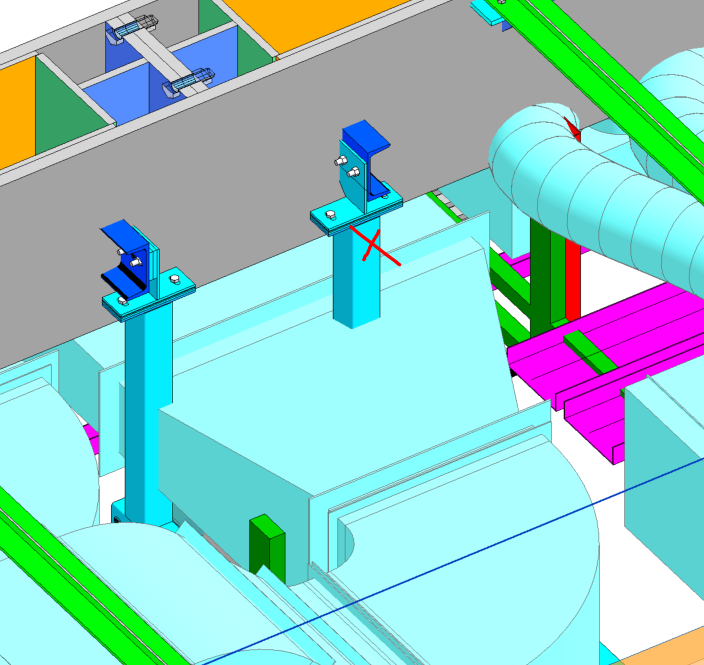

7. Détection et résolution des conflits
Identifier un conflit ne suffit pas
La détection des conflits constitue une première étape.
La véritable valeur de la synthèse réside dans l’analyse du problème et dans la recherche d’une solution exploitable.
Un conflit peut être :
Clash géométrique
Deux éléments occupent le même espace.
Exemple :
Une canalisation traverse une poutre.
Clash fonctionnel
Les éléments ne se croisent pas nécessairement mais leur fonctionnement est incompatible.
Exemple :
Un équipement dispose d’un espace insuffisant pour son accès ou sa maintenance.
Clash d’accessibilité
L’installation est techniquement possible mais son accès est impossible ou fortement contraint.
Clash d’exécution
La solution apparaît correcte dans la maquette mais ne peut pas être mise en œuvre dans les conditions réelles du chantier.
Clash d’interface
Deux lots présentent des solutions techniquement incompatibles.
De la détection à la résolution
Le processus peut être représenté ainsi :
Détection → Analyse → Attribution → Proposition → Arbitrage → Modification → Contrôle
Cette démarche permet d’éviter une approche purement automatique du type :
« Le logiciel a détecté un clash. »
L’objectif d’une synthèse professionnelle est plutôt :
« Voici le problème, voici son origine, voici les lots concernés et voici la solution à étudier ou à mettre en œuvre. »
8. Intervention en phase EXE
La phase EXE est particulièrement importante pour la synthèse technique.
Les solutions deviennent progressivement plus précises et les contraintes d’exécution apparaissent.
OLBIM peut intervenir pour accompagner les équipes dans :
- l’analyse des documents d’exécution ;
- la coordination des maquettes ;
- la vérification des interfaces ;
- la détection des conflits ;
- la mise au point géométrique ;
- la recherche de solutions ;
- la préparation des réunions de synthèse ;
- le suivi des modifications ;
- la mise à jour des documents de coordination.
Une intervention adaptée aux besoins du projet
Selon le contexte, la synthèse peut s’appuyer sur :
Plans 2D
pour vérifier précisément les dimensions, niveaux et détails.
Maquettes BIM
pour analyser les interactions spatiales entre disciplines.
Coupes de synthèse
pour comprendre les problèmes complexes.
Vues 3D
pour faciliter la compréhension des interfaces.
Détails techniques
pour vérifier les zones particulières.
Réunions de coordination
pour présenter les problèmes et suivre leur résolution.
9. Livrables de synthèse technique
Les livrables sont adaptés aux besoins du projet et au niveau de coordination recherché.
Ils peuvent notamment comprendre :
Documents graphiques
- plans de synthèse ;
- coupes de synthèse ;
- vues 3D ;
- détails techniques ;
- vues de coordination ;
- plans de réservations ;
- plans d’interfaces.
Documents BIM
- maquettes BIM coordonnées ;
- maquettes fédérées ;
- vues de contrôle ;
- analyses d’interférences ;
- tableaux de conflits ;
- rapports de coordination.
Suivi des problèmes
- liste des conflits ;
- localisation ;
- lots concernés ;
- description du problème ;
- proposition de solution ;
- statut ;
- responsable ;
- date de traitement ;
- contrôle après modification.
Le niveau de détail des livrables est défini en fonction des besoins du projet, des conventions BIM et des objectifs de coordination.
10. Exemple de problématique traitée
Coordination entre structure, bardage et étanchéité
Prenons l’exemple d’une façade présentant plusieurs interfaces entre :
- structure béton ;
- ossature secondaire ;
- isolation ;
- étanchéité ;
- bardage ;
- menuiseries ;
- éléments architecturaux.
Une modification de la géométrie de la structure peut entraîner :
1. une modification du support de fixation ;
2. un déplacement de l’ossature secondaire ;
3. une modification de l’épaisseur disponible ;
4. une incompatibilité avec l’étanchéité ;
5. un problème d’alignement du bardage ;
6. une modification de la jonction avec la menuiserie.
Une simple modification géométrique peut donc avoir des conséquences sur plusieurs lots.
Intervention de synthèse
OLBIM peut :
- analyser les modèles et documents disponibles ;
- identifier l’origine du problème ;
- contrôler la géométrie des ouvrages ;
- analyser les interfaces concernées ;
- produire les vues ou détails nécessaires ;
- proposer une adaptation géométrique ;
- coordonner les informations avec les intervenants concernés ;
- contrôler la solution après modification.
La synthèse permet ainsi de traiter le problème avant qu’il ne devienne une difficulté de réalisation sur chantier.
11. Pourquoi faire appel à OLBIM ?
Une approche orientée coordination et exécution
OLBIM accompagne les acteurs du bâtiment dans leurs problématiques de synthèse technique, BIM et coordination des interfaces.
L’approche repose sur trois principes.
Comprendre le projet
La synthèse ne se limite pas à comparer des maquettes.
Il est nécessaire de comprendre :
- les contraintes du projet ;
- les systèmes constructifs ;
- les interfaces ;
- les contraintes d’exécution ;
- les documents produits par les différents intervenants.
Identifier les problèmes réellement importants
Tous les conflits détectés n’ont pas la même importance.
OLBIM privilégie une analyse permettant de distinguer :
- les conflits réellement bloquants ;
- les incompatibilités à traiter ;
- les problèmes d’interface ;
- les incohérences géométriques ;
- les points nécessitant un arbitrage.
Produire une information exploitable
La finalité de la synthèse n’est pas simplement de produire une maquette.
Elle consiste à fournir aux équipes des informations compréhensibles, localisées et exploitables pour l’exécution.
Conclusion
Une synthèse efficace pour sécuriser l’exécution
La synthèse technique TCE et BIM permet d’anticiper les conflits entre les différents lots, de vérifier les interfaces et de contribuer à la résolution des problèmes avant leur réalisation.
En combinant analyse technique, coordination BIM, contrôle géométrique et compréhension des interfaces entre lots, OLBIM accompagne les projets dans leurs phases de mise au point et d’exécution.
Vous avez un problème de coordination, une maquette à contrôler ou des interfaces techniques à résoudre ?
OLBIM peut vous accompagner dans vos études de synthèse et de coordination.
